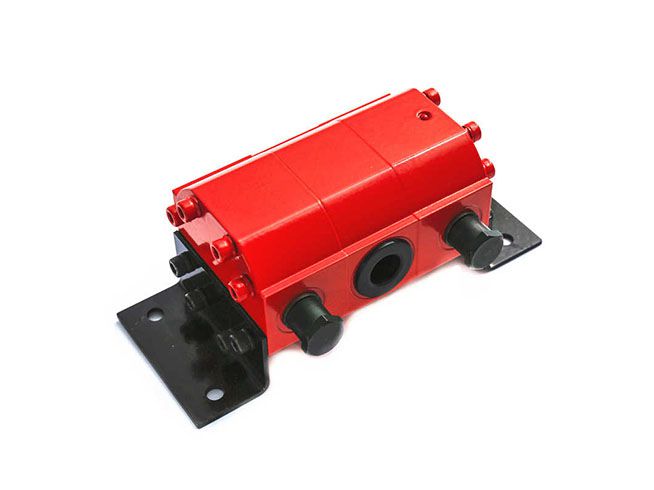

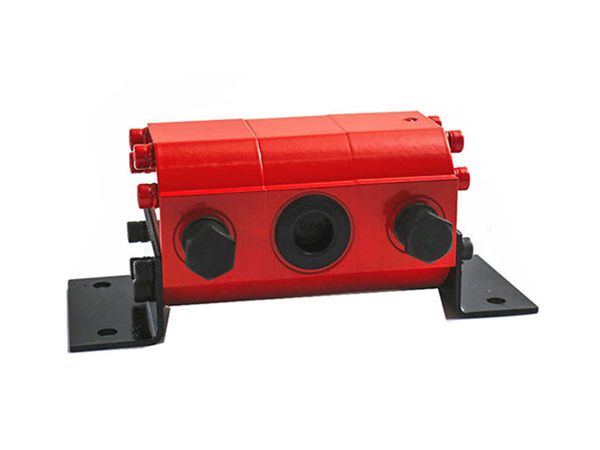

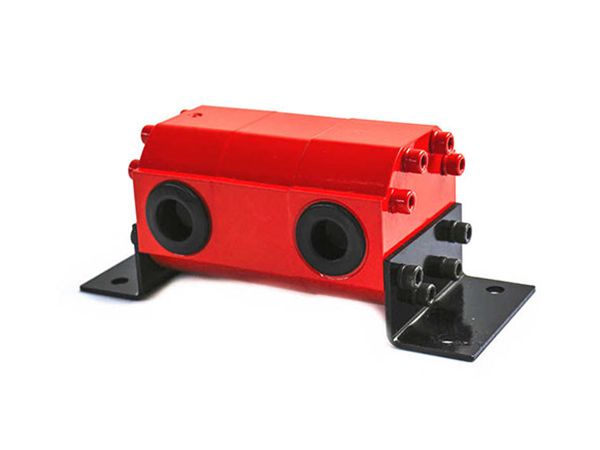

1FDF | 1.6-8.42ml/r
Divisor de flujo de engranajes
La serie 1FDF, forma parte de nuestras cuatro series de divisores de flujo de engranajes que incluyen 1AFDF, 2FDF y 3FDF, tienen buena precisión en el manejo de flujos hidráulicos, tiene un rango de desplazamiento de 1.6 a 8.42 ml/r. Estos divisores de flujo de engranajes permiten conectar múltiples motores de engranajes a mediante un acoplador, garantizando una operación sincronizada de gran a precisión. La integración de válvulas adicionales mejora la protección y funcionalidad del sistema.
Las características de la serie 1FDF incluyen
- Un rango de desplazamiento de 1,6 a 8,42 ml/r, distribuye el flujo de forma óptima.
- Mantiene la pérdida de presión entre 16 y 19 bar para lograr un rendimiento eficiente del sistema.
- Garantiza operaciones sincronizadas muy precisas, logra una precisión de sincronización de ±1,5% a ±2%.
- La capacidad de integrarse con válvulas de alivio, válvulas de retención y válvulas de control de velocidad, permiten proteger el sistema y funciones complementarias.
| Desplazamiento | Puertos SAE | Mín. flujo/seg | Máx. flujo/seg | Diferencia de presión entre entrada/salida | Máx. presión de salida en cualquier sección | ||||||
| In3 | Cm3 | Entrada | Salida | Gpm | Lpm | Gpm | Lpm | Psi | Bar | Psi | Bar |
| 0.097 | 1.6 | SAE6 | SAE6 | 0.8 | 3 | 1.7 | 6.4 | 1800 | 124 | 3500 | 240 |
| 0.129 | 2.13 | SAE8 | SAE8 | 1.2 | 4.5 | 2.5 | 9.5 | 1800 | 124 | 3500 | 240 |
| 0.194 | 3.18 | SAE8 | SAE6 | 1.7 | 6.4 | 4.5 | 13.2 | 1800 | 124 | 3500 | 240 |
| 0.258 | 4.24 | SAE10 | SAE10 | 2.5 | 9.5 | 5 | 18.9 | 1800 | 124 | 3500 | 240 |
| 0.323 | 5.29 | SAE10 | SAE10 | 3 | 11.4 | 6 | 22.7 | 1800 | 124 | 3500 | 240 |
| 0.388 | 6.36 | SAE10 | SAE10 | 3.5 | 13.2 | 7 | 26.5 | 1600 | 110 | 3500 | 240 |
| 0.453 | 7.42 | SAE10 | SAE10 | 4 | 15.1 | 8 | 30.3 | 1300 | 90 | 3500 | 240 |
| 0.517 | 8.42 | SAE10 | SAE10 | 4.5 | 17 | 9 | 34.1 | 1200 | 83 | 3500 | 240 |
Los divisores de flujo de engranajes 1FDF son muy utilizados en maquinaria industrial, de almacenamiento y agrícola, desempeñan un papel fundamental para garantizar una operación sincronizada. Son necesarios en dispositivos como grúas de camión con pluma, plataformas de trabajo aéreas, tractores, cosechadoras, divisores de troncos y montacargas, brindan un rendimiento preciso y eficiente en diversas aplicaciones.
